• ZKX 電磁パウダブレーキ(中空軸型)

ZKX 電磁パウダブレーキ(中空軸型)

電圧:24 VDC
トルク選定: 3~12 Nm
用途:張力制御; 電流によってトルクの大きさを制御することができます。
裁断機、紡織機械、コータ、 巻取り装置、包装機
ZKX 電磁パウダブレーキ(中空軸型)


当社のパウダークラッチ・ブレーキはトルクの伝達にパウダー(磁性鉄粉)を使用するもので、流体クラッチのなめらかさ、摩擦板式クラッチの連結時の高能率などの長所を兼ね備えています。当製品は数多くの特長を生かし、紙、糸、電線、各種シート、テープ類などの長尺物の巻取り・巻出し用アクチュエータとして張力制御に欠かせないものとなっています。そのほか、緩衝起動用、動力吸収用あるいは過負荷安全装置(トルクリミッタ)などにも適しています。

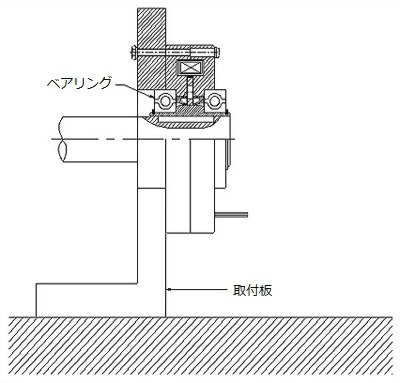

ZKX取り付け例

  •  取付板は取付面にはめ込み、固定させてください。

  •  弾性カップリングでブレーキ軸と負荷軸を連結します。軸と軸の間の同心度、直角度等を許容範囲に設定してください。

  • 負荷軸をブレーキ内蔵のベアリングで支持する際には3点支持にならないようにしてください。(ベアリングが2個内蔵しています)










  • 広範囲の制御が容易
  • 連続スリップ運転が可能
  • 安定したトルクが得られる
  • 鳴き音がない
  • 熱容量が大きい
  • スムーズな連結・駆動が可能
  • 長寿命
